建設機械のディーゼルエンジン徹底解説　 〜仕組みと構造をまとめてみた〜

ディーゼルエンジンは、点火プラグを使わない内燃機関です。ガソリンエンジンが「混合気を点火プラグの火花で着火」するのに対し、ディーゼルエンジンは空気を強く圧縮して高温にし、そこへ軽油を噴射して自然着火させる「圧縮着火方式」を採用しています。

この方式のため、ディーゼルエンジンは圧縮比が非常に高いのが特徴です。適正な圧縮比は14：1といわれますが、低温時や高地での始動性を確保するため、実際には14より大きい設定がほとんどです。

さらに、ディーゼルエンジンは実用化された熱機関のなかで最も熱効率に優れる種類といわれ、燃料噴射量で出力を制御するためスロットルバルブ（吸気絞り）が不要。常に空気過剰の希薄域で運転されます。稼働回転域はガソリンより低回転で狭いため、発進時から力強いトルクを発揮でき、重い建設機械にうってつけです。

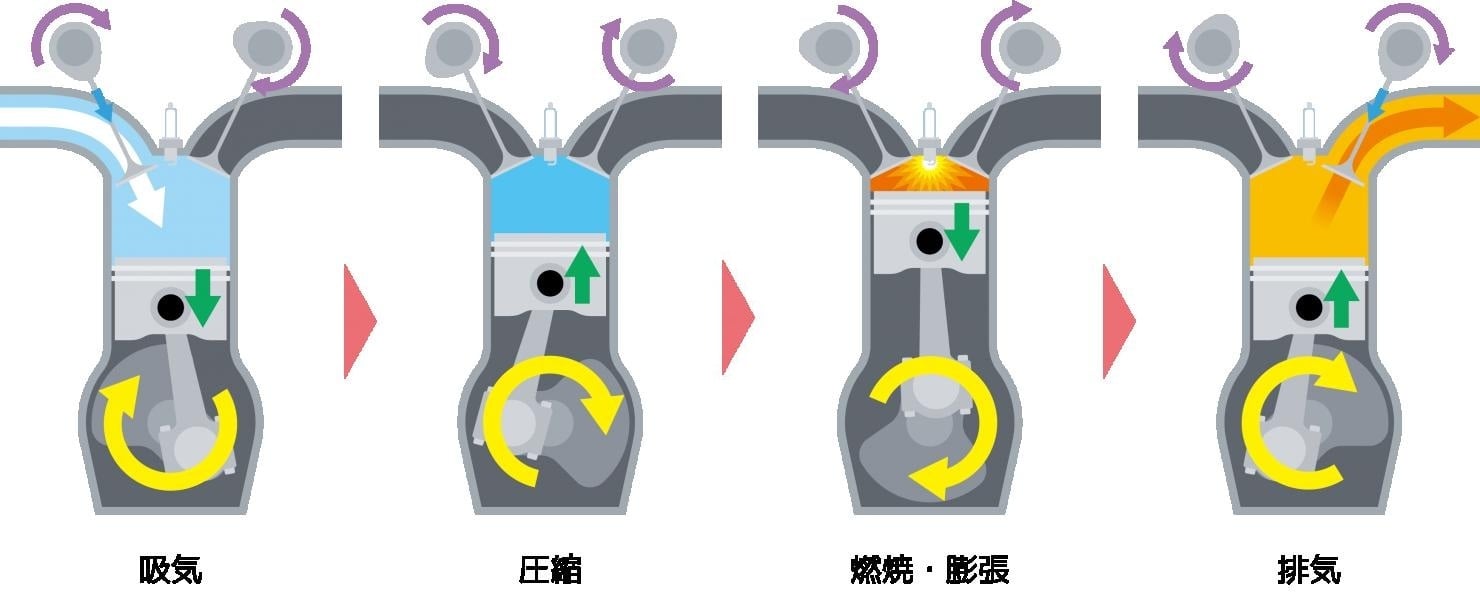

建設機械のディーゼルエンジンは、ほとんどが4ストローク（4サイクル）方式です。ピストンがシリンダー内を上下運動し、吸気→圧縮→燃焼→排気の4行程を経て動力を発生させます。

クランクシャフトが2回転（720度）する間に1サイクルが完結します。ガソリンエンジンと比べて、ディーゼルは「空気だけを圧縮してから燃料を噴射する」という点が最大の違いです。

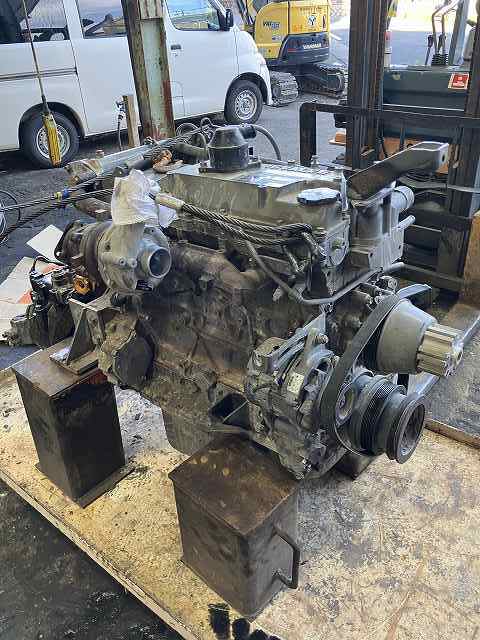

エンジンの主要な構造部品

シリンダーブロックとシリンダーヘッド

エンジンの骨格となるのがシリンダーブロック。ピストンが往復するシリンダー（気筒）が並び、その上部をシリンダーヘッドが覆い、燃焼室の天井を形成します。ディーゼルは高温・高圧に耐えるため、構造自体が非常に頑丈に設計されています。

ピストン・コンロッド・クランクシャフト

ピストン：燃焼室の底面を構成し、燃焼圧力を受けて上下に往復運動します。
コネクティングロッド（コンロッド）：ピストンとクランクシャフトを連結。
クランクシャフト：ピストンの上下運動（直線運動）を回転運動に変換し、最終的に油圧ポンプや車輪などを動かすエネルギー源になります。

動弁機構（吸排気バルブ）

カムシャフトがクランクシャフトと連携し、吸気バルブ・排気バルブの開閉タイミングを正確に制御します。このタイミング制御が燃焼効率や出力特性を左右する重要なポイントです。

燃料噴射系：コモンレール

現代のディーゼルエンジンにはほぼ必須のコモンレール式燃料噴射装置。高圧サプライポップで燃料を加圧し、全気筒で共用する「レール」に蓄えておき、電子制御で最適なタイミング・圧力で噴射します。

ちなみに、かつては小型エンジンで「予燃焼室式（副室式）」が一般的でしたが、1990年代以降に噴射圧を上げられるようになり、直噴式が主流になりました。副室式はNOxや未燃炭化水素の発生は少ないものの、効率が低いため使われなくなっています。

過給系：ターボチャージャー＆インタークーラー

排気ガスの流れでタービンを回し、コンプレッサーで空気を圧縮してシリンダーに送り込むターボチャージャー（過給機）。ディーゼルエンジンでは煤（すす）対策に有効で、過給機なしでは排ガス規制をクリアできないほど重要です。さらにインタークーラーで圧縮で熱くなった空気を冷やすと、酸素量が増えて出力・燃費がさらに向上します。

冷却・潤滑

高温になるエンジンを守る冷却系統（ラジエーター・冷却水）と、摺動部の摩耗を防ぐ潤滑系統（オイルポンプ・オイルフィルター）も欠かせません。建設機械は長時間の重負荷運転が続くため、この2つの系統の信頼性が特に重視されます。

低速・高トルク

掘削や積み込みは「回転数は低いが、グッと力を出す」作業の連続です。ディーゼルエンジンの低回転域での強いトルク特性は、まさに建設機械のためにあるようなもの。油圧ショベルの作業に必要な力を、アイドリング付近の回転から安定して引き出せます。

油圧ポンプの駆動

建設機械の多くはエンジンで油圧ポンプを直接駆動し、その油圧でアームやバケットを動かします。エンジンの回転エネルギーが油圧エネルギーに変換される仕組みで、エンジン出力と油圧ポンプのトルク制御が密接に連携しています。

粉塵（じんあい）対策

工事現場は砂埃が舞う過酷な環境。エンジンを守るのがエアクリーナーです。建設機械のエアクリーナーは多くが外側フィルターと内側フィルターの二重構造になっており、空気は外側→内側の順に通過してエンジン内部へ吸い込まれます。この二重構造で、粉塵によるエンジン内部の摩耗を防いでいます。

アイドリングストップ

「作業していないときはエンジンを止める」を自動化したオートアイドルストップ（AIS）機能も普及しています。操作レバーが一定時間動かないとエンジンを自動停止し、無駄な燃料消費とCO₂排出を削減します。

オフロード法と「4次規制」

公道を走らない建設機械の排ガスは、オフロード法（特定特殊自動車排出ガスの規制等に関する法律）によって規制されています。環境省・経済産業省・国交省の3省が共管し、基準を満たさない機械の製造・販売・使用を法的に規制するものです。

規制は段階的に強化され、主な節目は以下の通りです。

EGR（排気再循環）

燃焼温度を下げてNOx（窒素酸化物）を低減する技術です。排気の一部を吸気側に戻すことで燃焼を穏やかにし、NOxの発生を抑えます。EGRクーラーで再循環ガスを冷やすと、さらに効果が高まります。

DOC／DPF（ディーゼル微粒子捕集装置）

排気中のPM（粒子状物質＝煤）を捕まえるのがDPF。第3次規制以降、事実上必須の装備です。

尿素SCR（選択触媒還元）

第4次規制でNOxを大きく減らす要となったのが尿素SCRシステム。尿素水（AdBlue）を排気中に噴射し、触媒の作用でNOxを無害な窒素と水に分解します。56kW以上の区分ではNOxが0.4 g/kWhまで求められるため、尿素SCRの搭載が不可欠になっています。

メンテナンスのポイント

建設機械のエンジンを長持ちさせるには、日々の点検が欠かせません。特に重要なのは以下の3つです。

エアクリーナーの清掃・交換：粉塵の多い現場では目詰まりが早いので、インジケーターの確認と定期的な交換を。

燃料系統の管理：コモンレールは超高圧の精密機器。燃料フィルターの交換と、水・異物混入の防止が大切です。

DPF・尿素水の管理：DPFの再生（燃焼による煤の除去）が適切に行われるよう運転し、尿素水（AdBlue）の残量にも注意しましょう。
